به هرگونه حفاری و خاکبرداری در تراز پایین‌تر از سطح طبیعی زمین یا در تراز پایین‌تر از زیر پی ساختمان های مجاور، گودبرداری گفته می شود که با اهداف گوناگون همچون تأمین امکانات رفاهی ساختمان مانند پارکینگ، استخر، سالن اجتماعات و … انجام می گردد.

گودبرداری یکی از اولین مراحل عملیات های عمرانی می باشد که در آن باید جنس و شرایط خاک، سطح آب ‌های زیرزمینی، وضعیت سازه‌‌ها و سربارهای مجاور و عوارض شهری در نظر گرفته شود و مجوزهای لازم از سازمان‌های مربوطه اخذ شود.

جهت ایمن سازی و جلوگیری از ریزش دیواره گود و رانش خاک و همچنین محدود کردن حرکات افقی و قائم دیواره‌ها در گودبرداری از انواع سازه‌های نگهبان همچون نیلینگ، انکراژ، سپرکوبی، سازه نگهبان خرپایی، استرات و ... به منظور حفظ جان انسان ها و اموال خارج و داخل گود، حفظ ایمنی سازه های مجاور و همچنین فراهم آوردن شرایط امن و مطمئن برای اجرای کار، استفاده می گردد.

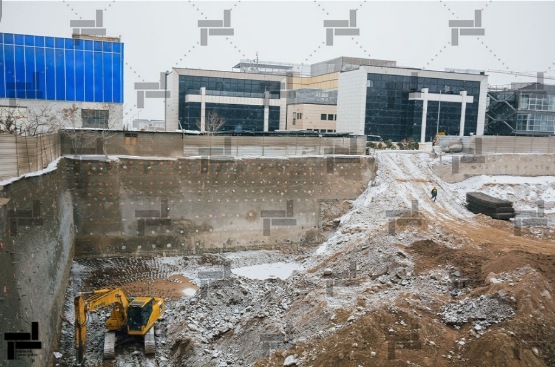

در گودبردای عمیق شهری متناسب با شرایط پروژه از انواع ماشین آلات همچون بیل مکانیکی، مینی بیل مکانیکی، بابکت، بیل دکل بلند، جرثقیل و باکت حمل خاک، تاورکرین، بادسون، خاور، کامیون جفت، کامیون تک و… استفاده می گردد.

پروژه‌های گودبرداری همواره با چالش‌های گوناگونی همچون عوارض شهری شامل لوله‌های آب و فاضلاب، لوله های انتقال گاز و کابل های برق و تلفن و دانستن محل دقیق آن ها، تأمین فضای ایمن و مناسب برای مهندسین  و کارگران در محل پروژه، جلب رضایت و گرفتن مجوز از همسایه ها جهت اجرای سازه نگهبان های نیلینگ و انکراژ و ... می باشد.

سازه نگهبان

سازه نگهبان سازه ای برای محافظت و پایدارسازی دیواره ‌های گود

سازه نگهبان سازه ‌ای است که به منظور محافظت و پایدارسازی دیواره ‌های محل گودبرداری و جلوگیری از پیامد های ریزش دیواره های گود و ساختمان های مجاور آن مورد استفاده قرار می‌گیرد. سازه نگهبان مجموعه ‌ای از اعضای دائم و یا موقتی است که به منظور پایدارسازی خاک یا سنگ اطراف گودبرداری ‌ها استفاده می شود. در بسیاری از موارد، سازه نگهبان با عنوان سازه نگهبان دیوار حائل نیز شناخته می‌شود.

طراحی و اجرای سازه‌ های نگهبان، از فعالیت ‌های بسیار مهم در ساخت انواع ساختمان (مسکونی، تجاری، عمومی)، سد، پل، راه (خاکریز)، کانال، تونل و ... به شمار می‌رود.

استفاده از سازه های نگهبان در گودبرداری و اجرای فونداسیون ‌ها، برای جلوگیری از ریزش، نشست خاک و تخریب سازه‌ های اطراف و در خاکریز جاده‌ ها، جهت جلوگیری از ریزش خاک به درون جاده و رانش جاده به سطوح پایین‌ تر اهمیت پیدا می کند.

وجود سازه ‌های نگهبان، از خطرات احتمالی ناشی از ریزش خاک یا نشست آن جلوگیری می‌کند. در صورت عدم اجرای سازه نگهبان یا اجرای نامناسب آن، احتمال آسیب ‌دیدگی افراد، تخریب ساختمان ‌های مجاور، آسیب به لوله‌کشی ‌ها و … افزایش می ‌یابد. این مسئله می‌تواند هزینه‌ های مالی و جانی زیادی را همراه داشته باشد.

انواع سازه نگهبان جهت پایدارسازی دیواره های گود شامل موارد زیر است:

1- سازه نگهبان نیلینگ

2- سازه نگهبان انکراژ

3- تاپ دان یا ساخت از بالا به پایین

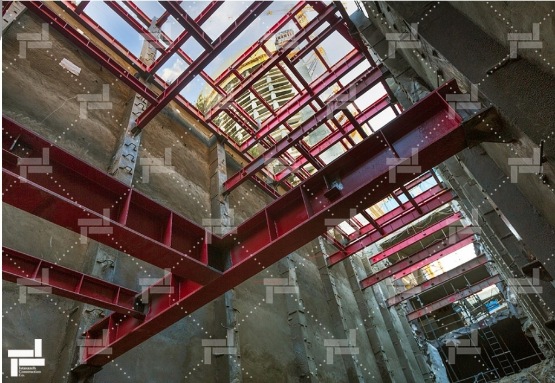

4- استرات یا مهار متقابل

5- سپرکوبی

6- دیوار برلنی یا سولجرپایل

7- دیوار دیافراگمی

8- سازه نگهبان خرپایی

انکراژ - ایستاسازه

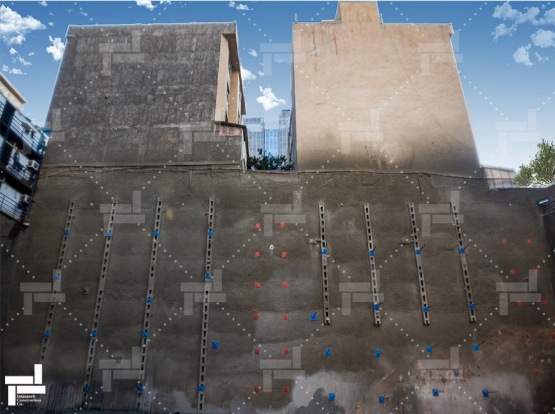

پایدارسازی گودهای عمیق و پایداری شیب توسط انکراژ

یکی از روش‌های پایدارسازی گودهای عمیق و پایدار کردن شیب‌ها به روش انکراژ یا مهارگذاری می باشد. در این روش از مسلح کننده های فولادی به نام استرند جهت افزایش مقاومت در برابر نیروهای برشی استفاده می گردد.

روش انکراژ بر خلاف روش نیلینگ به صورت فعال عمل کرده و نیروی پیش تنیدگی موجود در انکرها قبل از شروع تغییر شکل توده خاک، تغییرشکل دیواره را محدود می کند. بنابراین از انکراژ در مجاورت سازه های حساس به تغییر مکان، نظیر سازه های قدیمی استفاده می گردد.

مرحله اول اجرای انکراژ، حفر گمانه مطابق نقشه های اجرایی می باشد، پس از حفاری گمانه تا طول مورد نظر نوبت  قرار دادن استرند داخل گمانه می باشد. جهت قرار گیری استرند در وسط گمانه و جلوگیری از چسبیدن استرند به جدار گمانه از وسیله ای به نام فاصله نگهدار استفاده می گردد و انتهای مهاری به اندازه طول گیردار تزریق می گردد.

سپس نوار های زهکش جهت کاهش فشار آب پشت دیواره و هدایت آب در سطح دیواره کار گذاشته می شود و شبکه ای از سیم های جوش داده شده به نام مش، به گونه­ ای كه حداقل يک چشمه كامل شبكه با شبکه بعدی هم پوشانی داشته باشد، اجرا می شود. پس از مش بندی سطح دیواره با یک لایه 10 تا 20 سانتیمتری، بتن پاشی می گردد، تا از فرسایش خاک جلوگیری گردد.

در مرحله بعد استرندها با استفاده از جک کشش، به مقدار مشخص شده در نقشه های اجرایی کشیده می شوند و يک یا دو صفحه فلزی به عنوان سر انکر بر روی ديواره قرار گرفته و توسط صفحه گوه و گوه به استرند متصل می گردد.
